Методы установки фильтрующих систем KLEENOIL

Фильтры KLEENOIL являются исключительно обходными микрофильтрами. Следует учитывать, что фильтры устанавливаются в том месте, где имеется рабочее давление от 2 до 350 бар и отбор рабочей жидкости объемом 2 литра в минуту не повлияет на работу системы и не вызовет ее неправильное функционирование.

Обратная линия (выход из фильтра) всегда должна быть максимально короткой, определенных диаметров и напрямую подключена к баку без давления. Монтажную площадку нужно выбирать, таким образом, чтобы фильтр был расположен выше масляного бака. Иначе при замене фильтрующих элементов может произойти утечка масла через корпус фильтра.

В случае, неизбежной установки фильтра ниже бака, устанавливается обратный клапан с минимальным давлением, который должен быть установлен в возвратной линии (до выхода фильтра). Это необходимо для того, чтобы избежать попадания масла в корпус фильтра.

Фильтры KLEENOIL, не имеющие защиты от давления, с обозначением моделей H и M, могут быть установлены при максимальном давлении на входе 8 бар. Самое идеальное условие эксплуатации фильтров является давление от 2 до 5 бар. С постоянно высоким давлением на входе, мы рекомендуем установить клапан регулировки давления во входной линии.

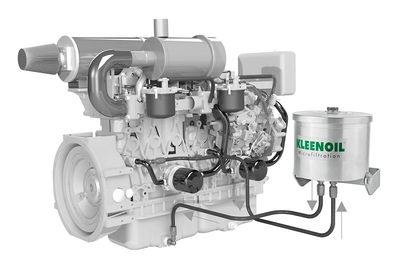

1. Пример установки обходного фильтра для двигателей

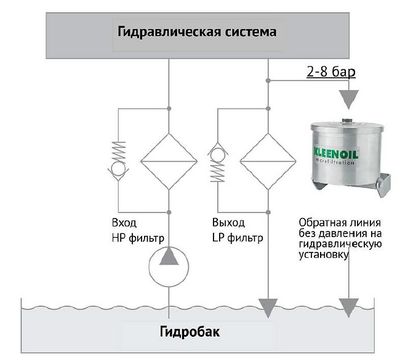

2. Пример установки в гидравлическую систему в сливной контур

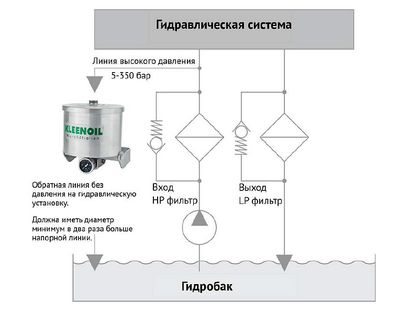

3. Пример установки в гидравлическую систему в напорный контур высокого давления

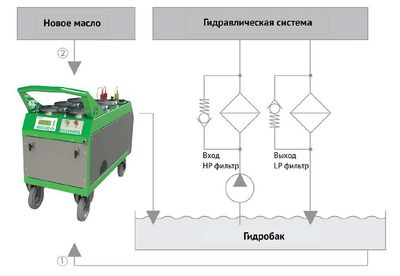

Подключение фильтрующих установок

Все установки фильтрации KLEENOIL используются для постоянной очистки масла в работающем оборудовании, а также при заполнении его новым маслом.

Продолжительность и частота фильтрации зависят от степени загрязнения жидкости, типа, конструкции и характера использования машины.

Важно отметить, что во время фильтрации должны быть достаточно интенсивно задействованы все функции системы.

Можно гарантировать, что загрязнения из масла будут полностью удалены только в том случае, если циркуляция всего объема рабочей жидкости системы за время фильтрации осуществится несколько раз.
